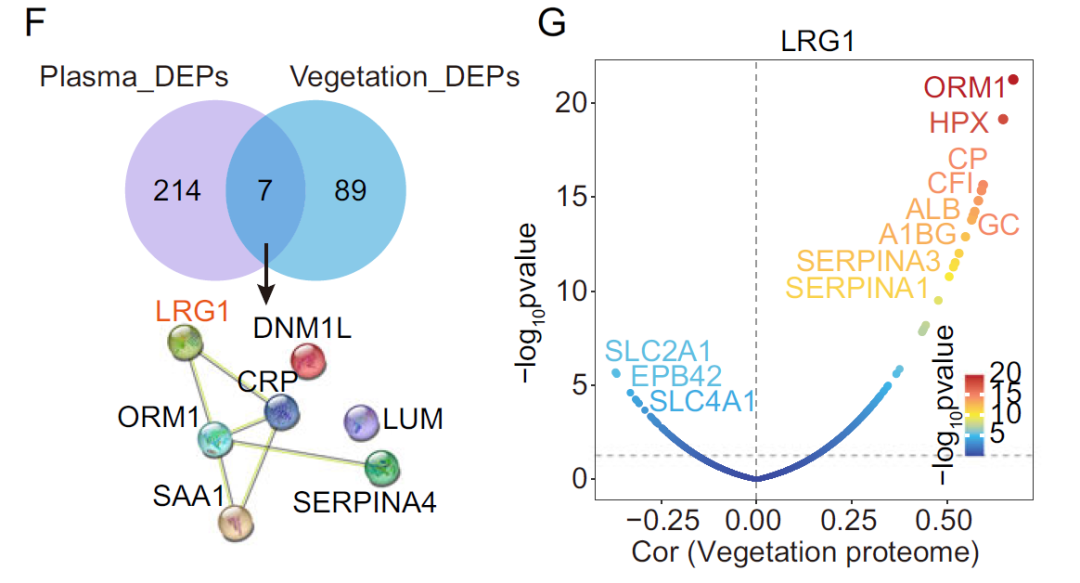

如何让自己的文章图表更加出彩？分享一个韦恩图和PPI网络图的组合案例复现，如下图左：

在该案例中，使用韦恩图展示了两个组别中的差异蛋白，以及共同的7种差异蛋白质所对应的PPI。无需任何代码，使用在线工具+STRING即可完成绘制，所有科研人友好！

下面进入今日份图表复现学习~

首先，韦恩图我们使用OmicShare（引用5000+的交互式在线数据分析可视化工具平台，文章IF 23.7）中的动态韦恩图工具绘制，该工具可轻松完成不同组别的韦恩图，参数配色全都可自由调整。

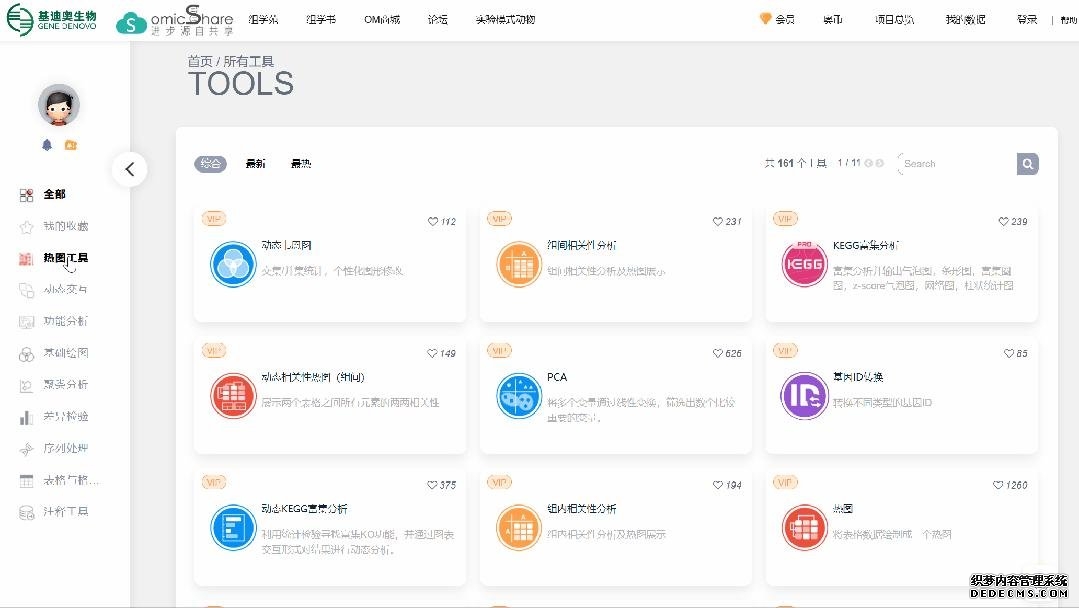

工具链接：https://www.omicshare.com/tools/home/report/reportvenn.html

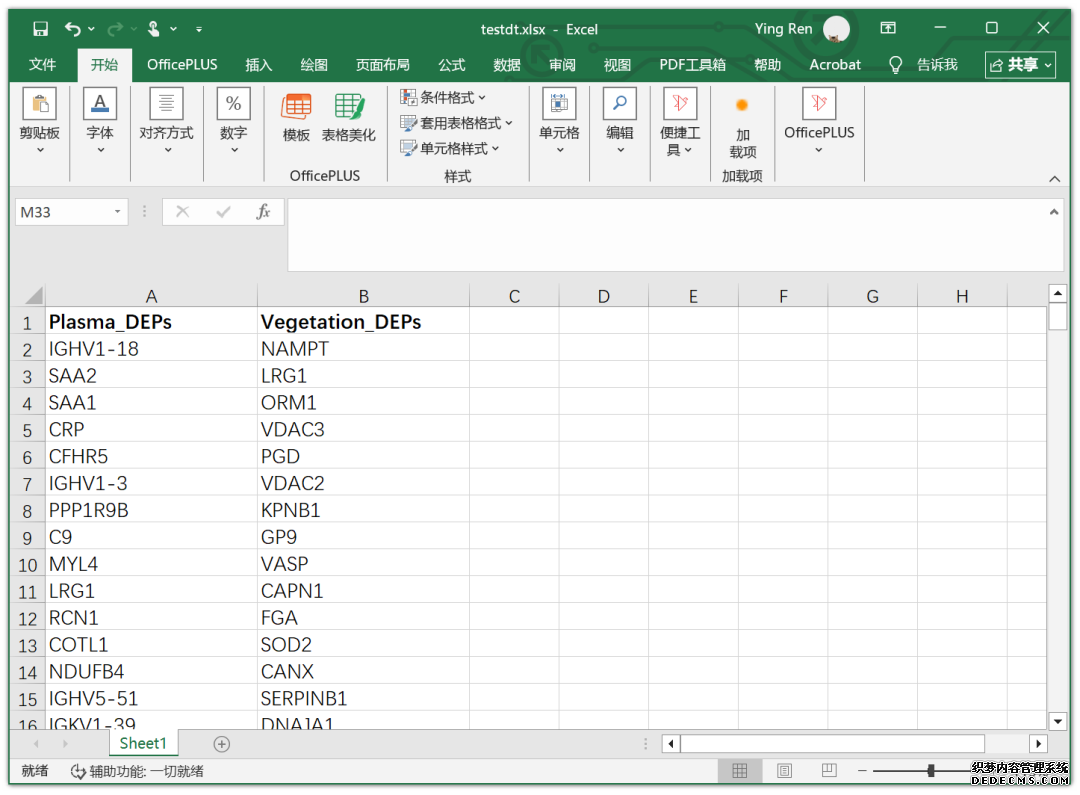

先准备好所需的绘图数据，以元素数据为例，一列为一组，列名即为组别名称。

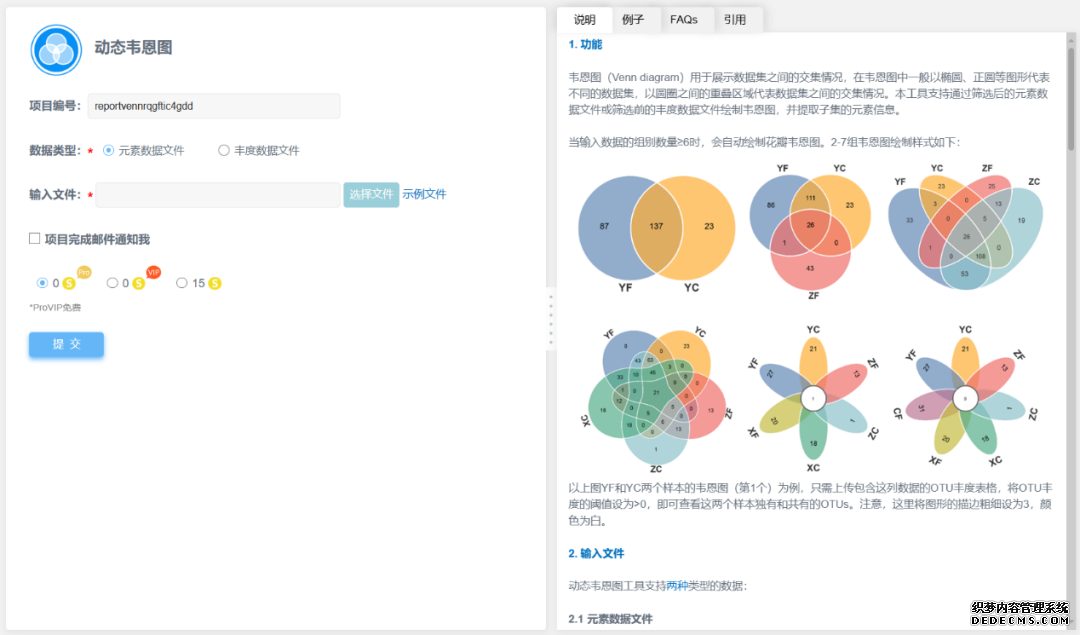

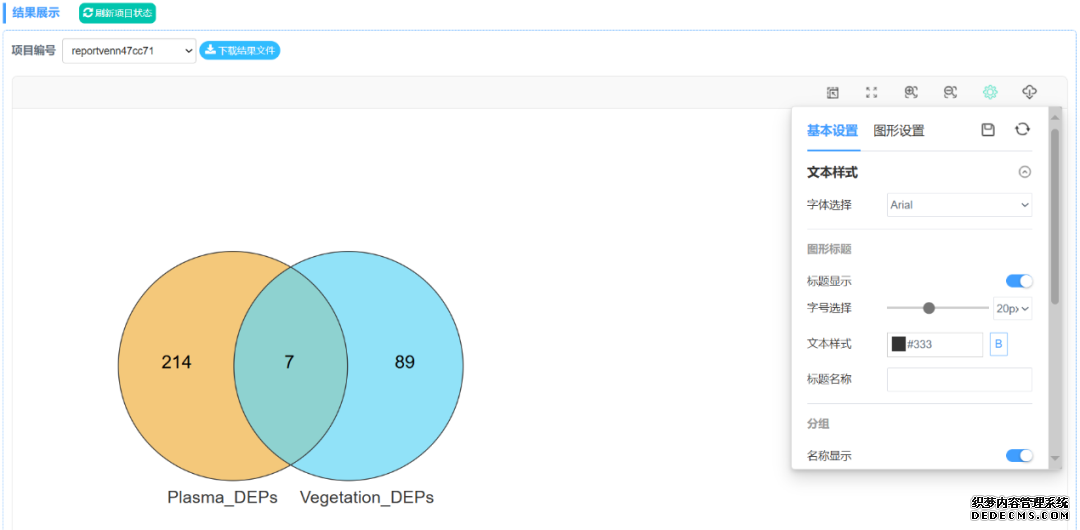

点击选择文件上传绘图数据，点击提交即可完成分析与绘图。在当前页面下方的结果展示中选择对应项目，可对韦恩图进行参数自定义。如在基本设置中，可修改字体、字号、标题等文本相关参数；

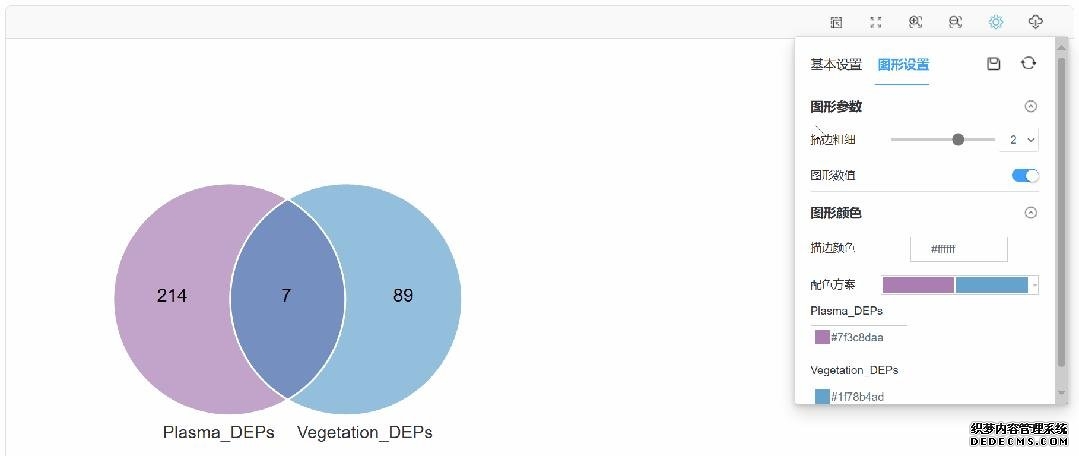

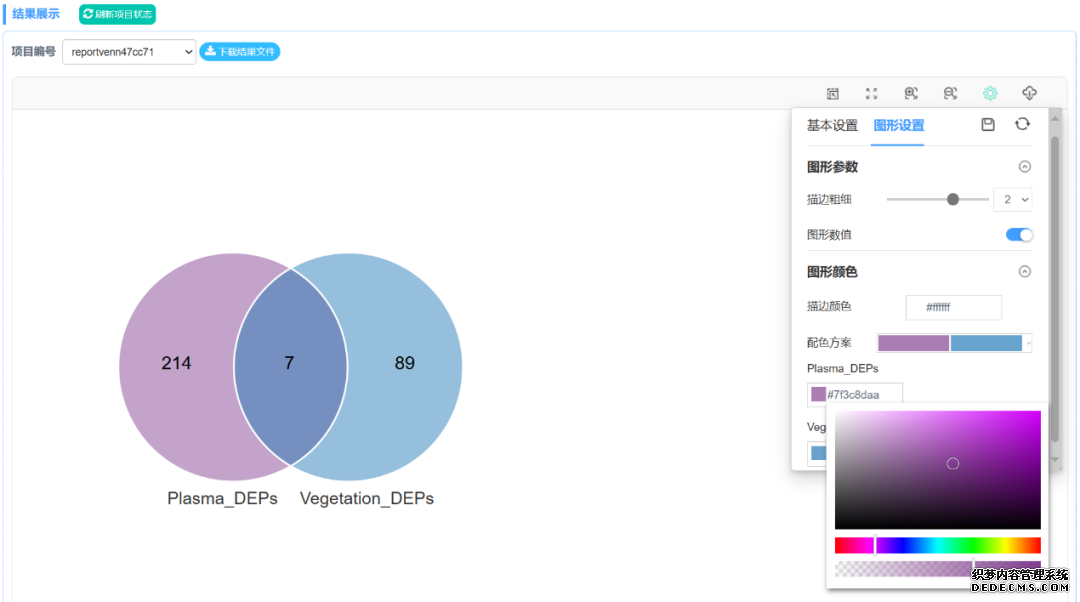

在图形设置中，可自定义配色、不透明度、描边颜色、描边粗细等图形相关参数。

另外，点击韦恩图中的对应区域，在基本设置—分组信息中可提取并下载对应子集中的元素数量和元素名称。这里我们下载交集区域元素到本地。

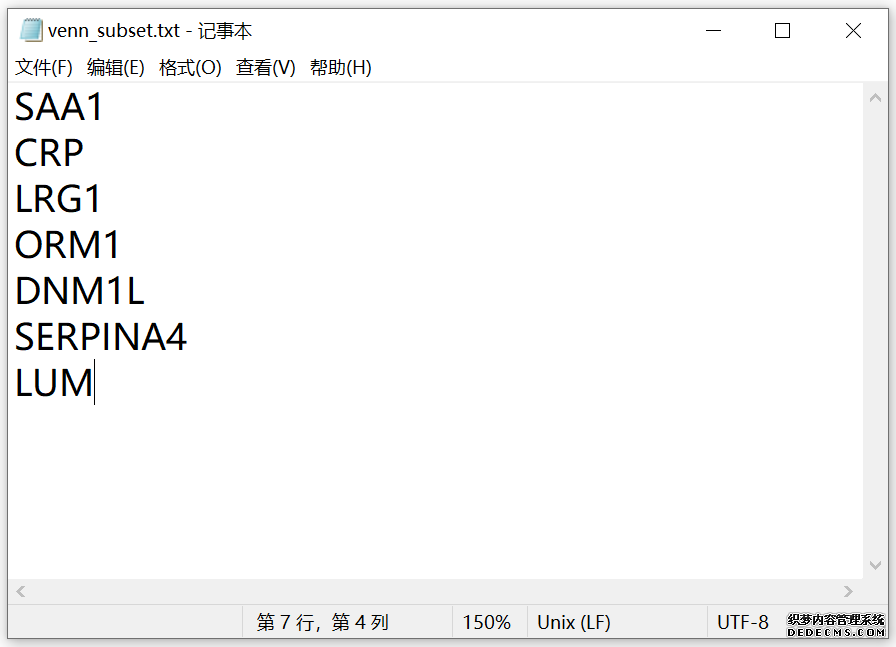

提取的交集元素数据如下：

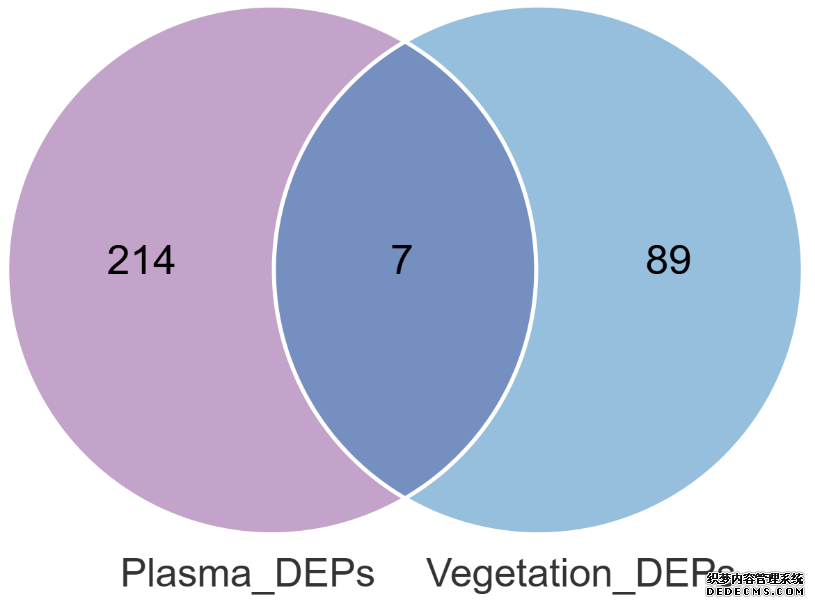

韦恩图最终效果如下，下载SVG或PDF格式的矢量图到本地待用。

下面我们需要绘制这7个蛋白质的PPI网络图，打开STRING数据库，点击SEARCH。

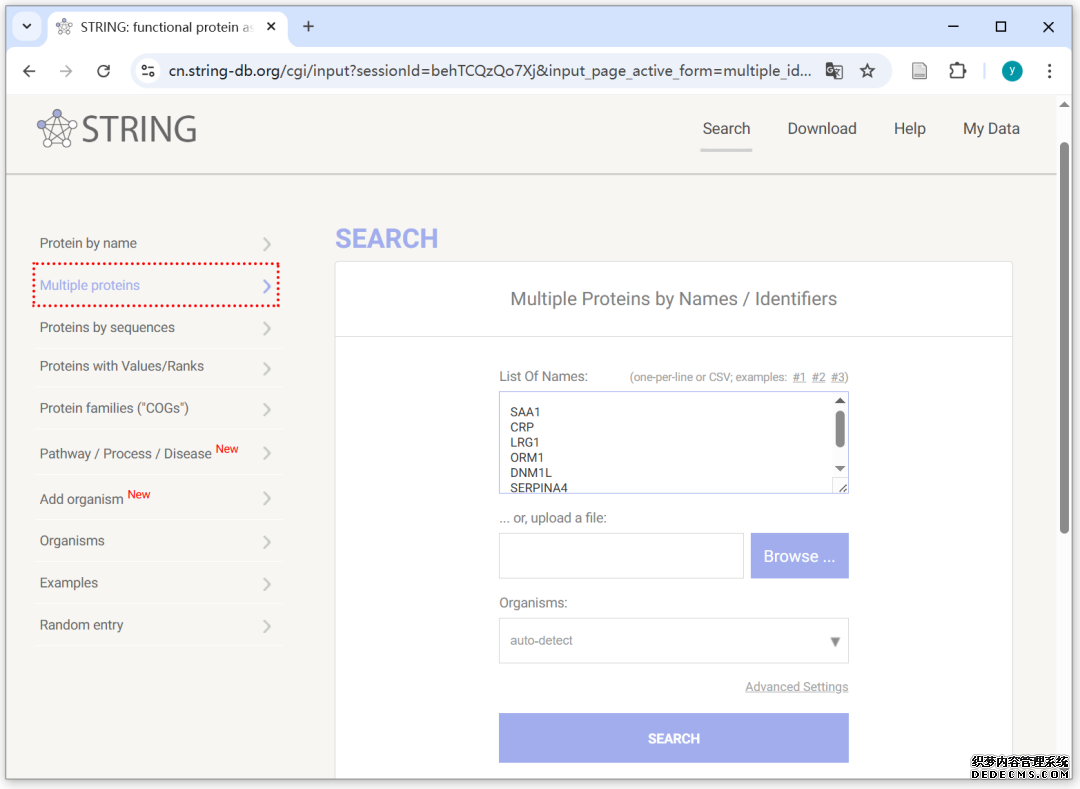

选择Multiple Proteins，将7个蛋白名复制到下方list中，继续点击SEARCH。

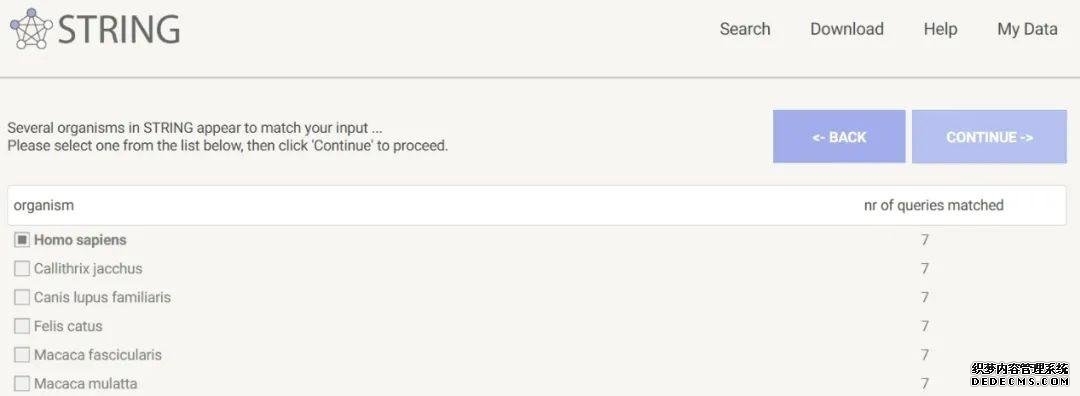

选择对应物种，点击CONTINUE。

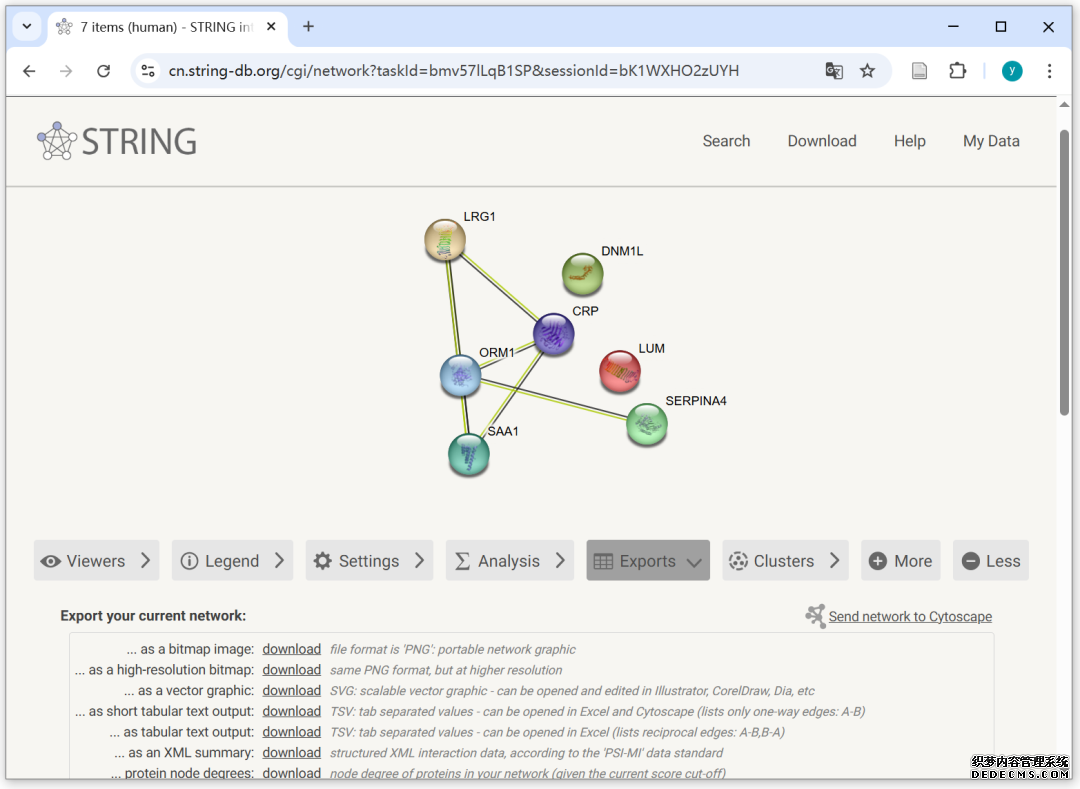

即可获取STRING版的PPI网络图。在Settings中可调整参数，如置信度、3D气泡（玻璃珠）样式等；在网络图中可点击拖拽移动，调整节点摆放位置到合适。调整完毕后在Exports中可输出所需格式到本地。

这里我们导出为SVG格式的矢量图到本地，若需要在Cytoscape中绘制更个性化网络图，可导出为TSV格式（第四行）。

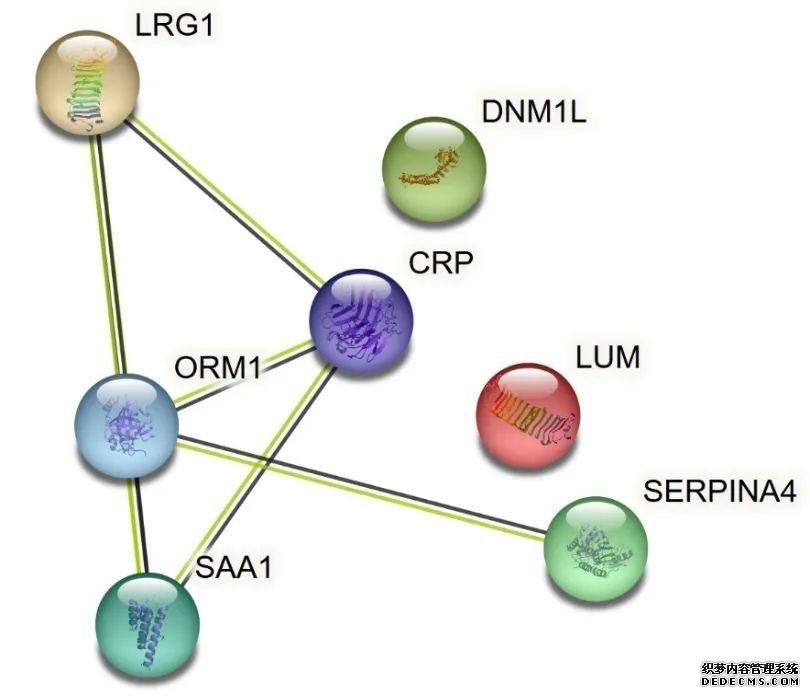

PPI网络图效果如下：

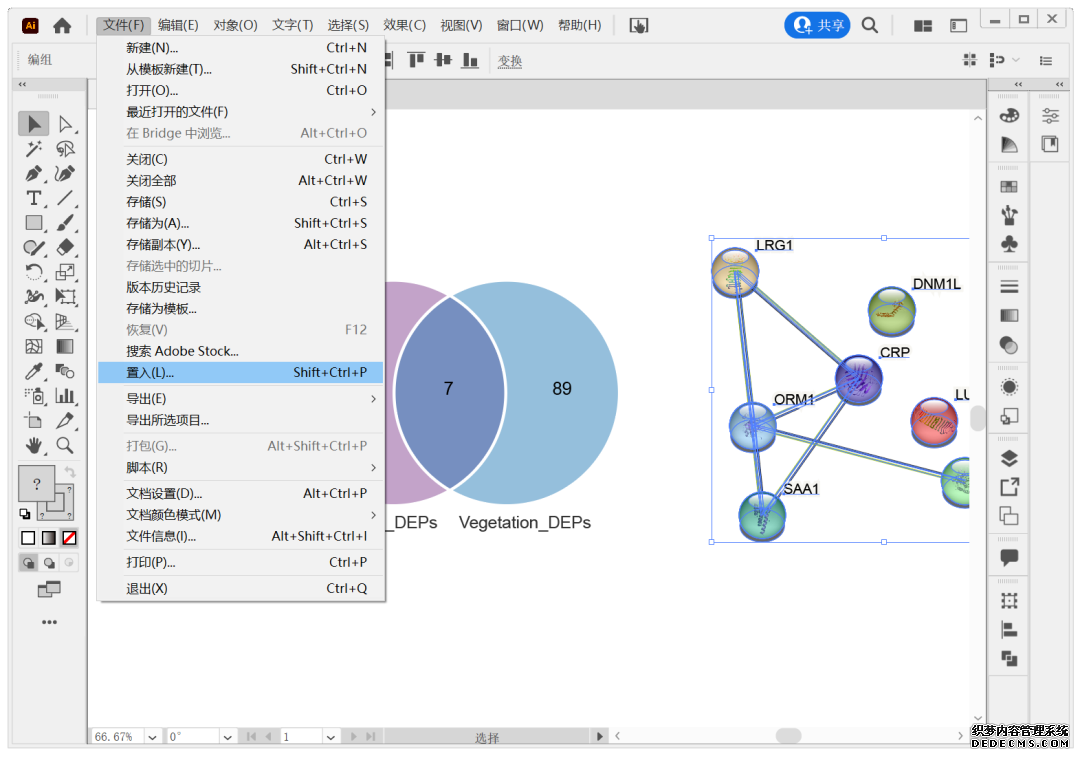

最后，使用AI（Adobe Illustrator）或PPT等矢量处理软件进行组图和最后的细节修改。以AI为例，新建一张合适尺寸的画板，菜单栏选择文件—置入将绘制完成的韦恩图和PPI网络图导入AI。

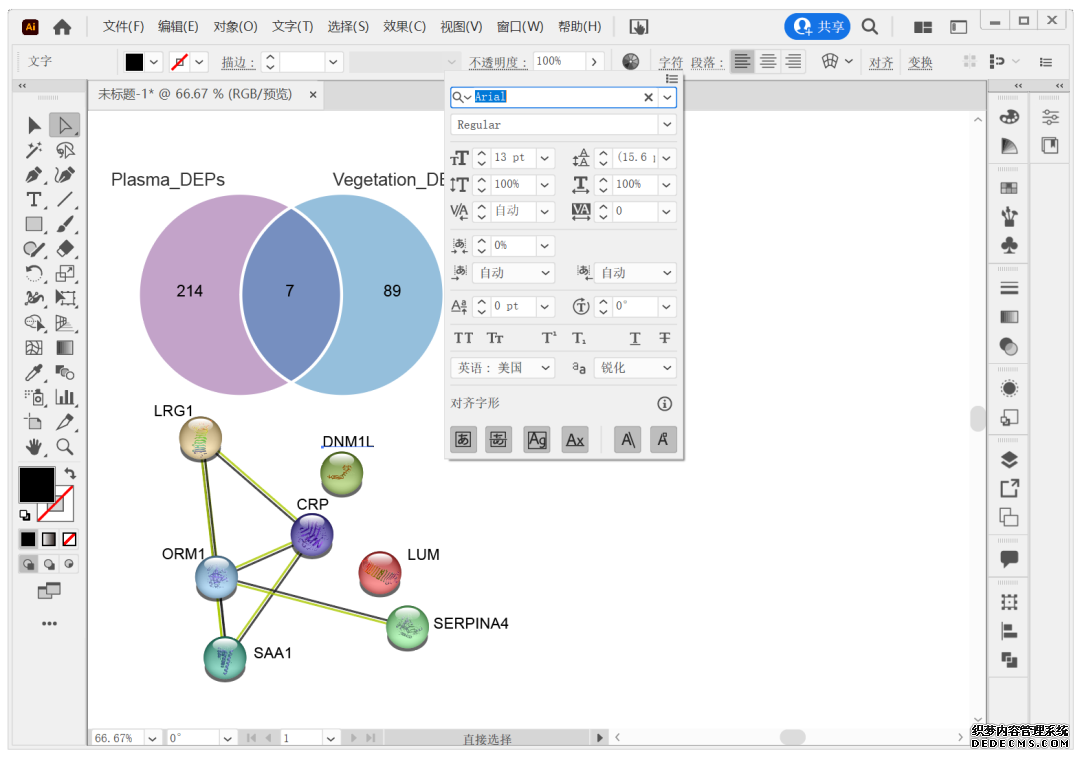

使用选择工具（黑色箭头）可移动图表位置，长按Shift键同时鼠标拖拽可进行等比例缩放；使用直接选择工具（白色箭头）可精准选中图表中的文本等元素，进行位置移动或在字符面板中调整字体字号。

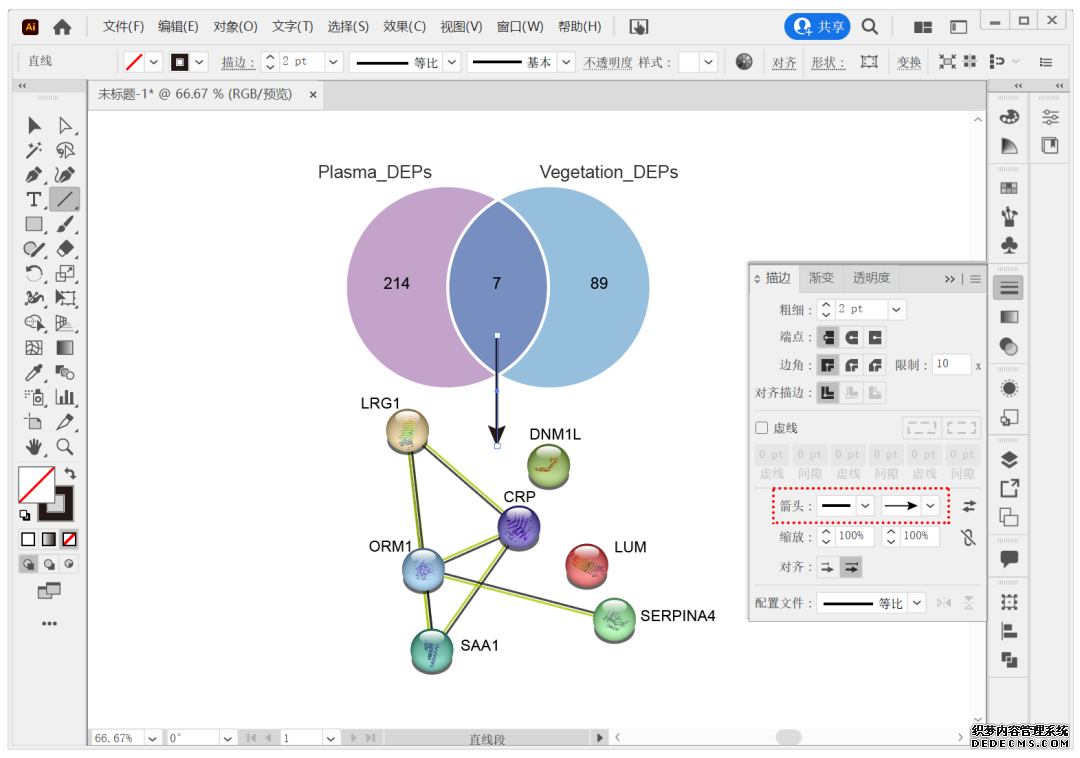

直线段工具绘制一条垂直线，并在右侧描边属性面板中添加箭头。

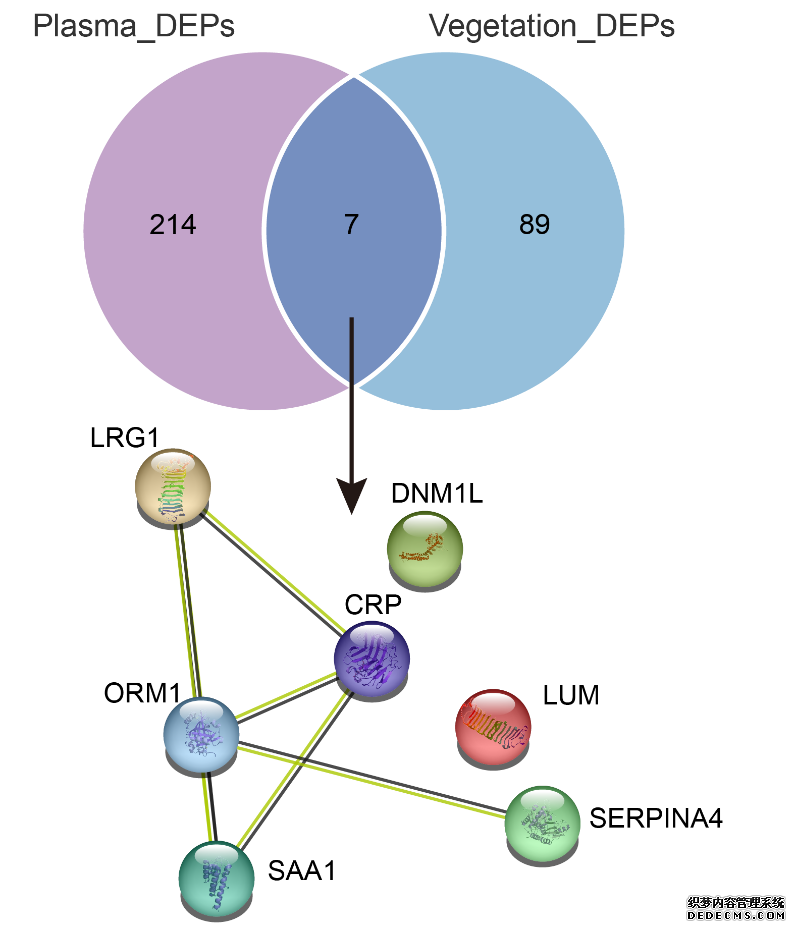

最终绘制效果如下：

该案例直接使用了STRING的网络图样式，如果想绘制得更加精致，可将网络图数据导入Cytoscape进行美化。好啦，今日分享毕！更多科研干货、绘图技能关注我们不迷路！
